4 ОСИ ATC1230SA

Расследование Обзор

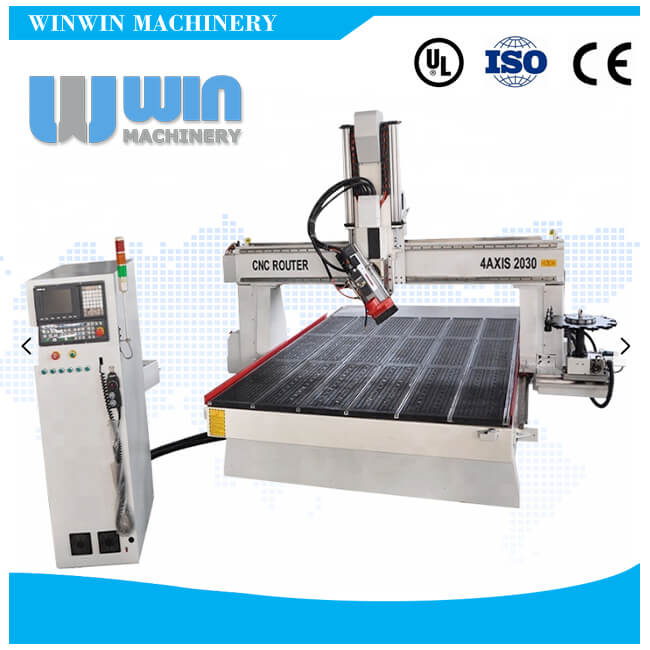

Станок для резьбы по дереву с ЧПУ в стандартной комплектации включает в себя высокочастотный шпиндель с автоматической сменой инструмента HSD на 12 л.с. с 8-позиционным держателем карусельного инструмента, шпиндель (ось B) может вращаться на +/- 90 градусов, для фрезерования боковых пазов, сверления, резки, замочная скважина, очень подходит для обработки резьбы по различным поверхностям.

Компоненты высшего качества
1.) Большая сварная конструкция из стальных труб, после старения и отпуска, надежная и стабильная, не поддается деформации.
2.) Высококачественные компоненты, шпиндель HSD ATC, инвертор Delta, шарико-винтовая передача TBI, серводвигатели Yaskawa, система управления Syntec и т. Д. Длительное время работы, высокая точность и эффективность.
3.) Карусельная система магазина инструментов с 8 вилками и 4 держателями инструмента, которая загружается вместе со шпинделем, позволяет быстро менять инструменты станка и экономить время.
4.) Доступны многие дополнительные конфигурации и услуги OEM. В соответствии с вашими требованиями будут предложены различные конфигурации.

Приложения
Обработка желоба, клейкая лента, фрезерование, монтажное отверстие, запирающее отверстие и другие прорези для разнообразных навесных стен и алюминиевых дверей и окон.

Резка материалов
Акрил, ACM, медь, латунь, алюминий, ПВХ, МДФ, меламиновый пластик, пена, меламин, фенойка, фанера, HDPE, твердая поверхность, твердая древесина и т. Д.

Спецификация

НЕТ.	Описание	Параметр
01	X, Y, Z Рабочая область	1200x3000x300 мм * 90 градусов
02	Размер таблицы	600×3000mm
03	X, Y, Z точность позиционирования при движении	±0.01/300mm
04	X, Y, Z Точность повторного позиционирования	±0.01mm
05	Поверхность стола	движущаяся балка
06	Рамка	Сварная конструкция
07	Y-структура	Реечный привод, линейные подшипники Hiwin Rail
08	X, Z структура	Подшипники линейного перемещения и шариковый винт Hiwin Rail
09	Максимум. Потребляемая мощность	(Без шпинделя) 5,5 кВт
10	Максимум. Быстрая скорость путешествия	20000 мм / мин
11	Максимум. Рабочая скорость	10000 мм / мин
12	Мощность шпинделя	9,0 / 12,0 кВт
13	Скорость шпинделя	0-24000 об / мин
14	Приводные двигатели	Сервосистема Yaskawa
15	Рабочее напряжение	AC380V / 50 / 60Hz, 3PH (опция: 220V))
16	Командный язык	Код G
17	Операционная система	Система управления Syntec (Osai)
18	Компьютерный интерфейс	Ethernet
19	Флэш-память	2G
20	Цанга	ER25 / ER32
21	Разрешение X, Y	<0.01mm
22	Совместимость программного обеспечения	UG, Visual Mill Power Mill, Master Cam, Vetric Pro, Alpha cam
23	Температура рабочей среды	0–45 градусов по Цельсию
24	Относительная влажность	30% - 75%
25	Размер упаковки	4800x2300x1900 мм
26	N.W.	2750KG
27	G.W.	3100KG
28	Guarantee	One year from the date of commission
29	Optional Parts	Air cooling spindle or Water cooling spindle
		Dust Collector
		Fanuc control system
		Mist-cooling system
		Panasonic Servo motors/Delta servo motors

Схема машины

1. Шпиндель

1.1 Ручная замена шпинделя

Итальянский шпиндель воздушного охлаждения HSD	Шпиндель внутреннего воздушного охлаждения	Шпиндель домашнего водяного охлаждения	Итальянский шпиндель воздушного охлаждения Colombo

1.2. Шпиндель ATC

Шпиндель воздушного охлаждения CS ATC	Итальянский шпиндель воздушного охлаждения HSD ATC	Китайский шпиндель водяного охлаждения ATC	Итальянский шпиндель водяного охлаждения HSD 5axis ATC	Итальянский шпиндель водяного охлаждения HSD ATC	Итальянский шпиндель воздушного охлаждения Hiteco ATC

2. Двигатель

F Шаговый двигатель типа U	Тайваньский серводвигатель Delta	Японский серводвигатель Panasonic	Японский серводвигатель Yaskawa
Японский серводвигатель Fanuc	Сервомотор Siemens, Франция	Тайваньский редуктор апекса	Японский редуктор Shimpo

3. Система управления

Контроллер Rich Auto DSP	Контроллер DSP Ncstudio	Программный контроллер Ncstudio	Программный контроллер Mach3
Контроллер Siemens, Франция	Тайваньский контроллер Syntec	Контроллер Fanuc для Японии	Итальянский контроллер Osai

4. Inverter

Инвертор Fuling	Тайваньский дельта-инвертор	Японский инвертор Omron

Основные аксессуары

Контактное лицо Франции Schneider	Главный выключатель France Schneider	Японский источник питания Omron 24 В	Датчик пределов Omron для Японии	Выключатель питания Omron на японском языке
Тайваньские квадратные перила HIWIN	Тайваньская шарико-винтовая передача с TBI	Высокоточная цилиндрическая зубчатая рейка 1,25 моль	LanPu Transformer	Высококачественная система автоматической смазки
Высококачественный гибкий гибкий провод для высотных зданий	Hard Rubber Limited	Защитите предохранители	Комбинированный стол с вакуумом и Т-образным пазом	Ремень высокого качества

Options

Ротационно-съемный шрифт	Вращающийся - в конце машины	Вращающийся сбоку от машины	Вакуумный луч SCHMLAZ, Германия	Слот для воды из нержавеющей стали
Журнал Linear Tool	Журнал Carrousel Tool	Система датчиков инструмента	Охладитель воды	Воздушный компрессор
Вакуумный насос Becker, Германия	Китайский водяной насос охлаждения	Насос воздушного охлаждения TY	Вакуумный насос воздушного охлаждения улитки	Итальянский сверлильный блок HSD
Система охлаждения туманом	Пылеуловитель	Маховик	Система выравнивания материалов

Гарантия и послепродажное обслуживание

1. Гарантия на машину 12 месяцев.

2. Техническая поддержка по телефону, электронной почте или MSN круглосуточно.

3. Дружественная английская версия руководства и операционный видео-компакт-диск.
